ความรู้เรื่องความร้อนของโทรศัพท์มือถือ

เหตุใดระบบระบายความร้อนของโทรศัพท์มือถือจึงมีความสำคัญมากขึ้นเรื่อย ๆ ประการแรก ประสิทธิภาพของโปรเซสเซอร์โทรศัพท์มือถือเพิ่มขึ้นทุกปี ด้วยการปรับปรุงประสิทธิภาพของโทรศัพท์มือถือก็ย่อมทำให้เกิดปัญหาความร้อนของโทรศัพท์มือถือ ประการที่สอง โทรศัพท์มือถือ 5g จำเป็นต้องเพิ่มเสาอากาศเพื่อรับสัญญาณ ในขณะเดียวกัน การส่งข้อมูลของเครือข่ายความเร็วสูงยังเพิ่มความร้อนให้กับโทรศัพท์มือถืออีกด้วย

ส่วนประกอบภายในของโทรศัพท์มือถือมีขนาดกะทัดรัดมากขึ้นเรื่อยๆ เช่น หน้าจอโทรศัพท์มือถือ ระบบภาพด้านหลัง และแบตเตอรี่โทรศัพท์มือถือ ซึ่งนำเสนอความต้องการที่สูงขึ้นสำหรับความสามารถในการระบายความร้อนของโทรศัพท์มือถือจากทุกด้าน โทรศัพท์มือถือที่ติดตั้งระบบระบายความร้อนเป็นความต้องการที่เข้มงวดของเรือธง 5g ส่วนใหญ่ ซึ่งเป็นแนวโน้มของอุตสาหกรรมโทรศัพท์มือถือด้วย

มีวิธีระบายความร้อนหลักสามวิธีสำหรับโทรศัพท์มือถือในตลาด:

1. ท่อระบายความร้อน:

ระบบทำความเย็นท่อความร้อนของโทรศัพท์มือถือหมายถึงท่อปิดกลวงที่มีของเหลว ของเหลวระเหยและดูดซับความร้อนในส่วนการระเหยของท่อและกลายเป็นก๊าซ มันควบแน่นเป็นของเหลวและปล่อยความร้อนในส่วนควบแน่นของท่อ

ข้อดีของการระบายความร้อนด้วยท่อความร้อนคืออายุการใช้งานที่ยาวนานและการตั้งค่าที่ยืดหยุ่น สามารถวางท่อระบายความร้อนในตำแหน่งใดก็ได้ที่ต้องการการกระจายความร้อนภายในโทรศัพท์มือถือ ในเวลาเดียวกัน เนื่องจากเทคโนโลยีค่อนข้างสมบูรณ์ ต้นทุนจึงค่อนข้างต่ำ

2. การระบายความร้อนด้วยกราฟีน:

กราฟีนเป็นวัสดุชนิดหนึ่งที่ได้จากปฏิกิริยาเคมีจากวัสดุกราไฟท์ ซึ่งมีชื่อเสียงในเรื่อง "ทองคำดำ" เป็นต้น วัสดุกราฟีนมีความทนทานต่ออุณหภูมิสูง การนำความร้อนได้ดี และมีความคงตัวทางเคมี ปัจจุบันเป็นวัสดุระบายความร้อนสำหรับโทรศัพท์มือถือที่คุ้มค่าที่สุด

3. การระบายความร้อนด้วยห้องไอ:

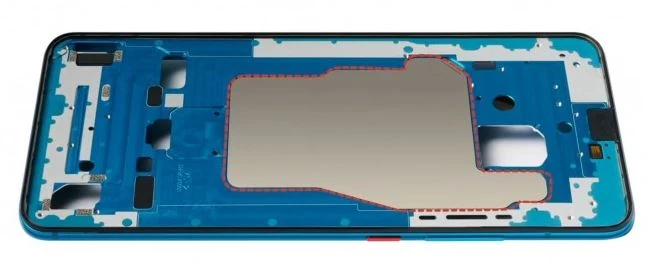

การทำความเย็นในห้องไอ (Vapor chamber cooling) หรือที่รู้จักในชื่อเทคโนโลยีการทำความเย็นด้วยแผ่นแช่ช่องสุญญากาศ เป็นช่องสุญญากาศที่มีโครงสร้างชั้นดีที่ผนังด้านใน ซึ่งปกติแล้วจะทำจากทองแดง เมื่อความร้อนถูกถ่ายเทจากแหล่งความร้อนไปยังช่อง VC สารหล่อเย็นในโพรงจะเริ่มสร้างปรากฏการณ์การแปรสภาพเป็นแก๊สหลังจากให้ความร้อน และของเหลวจะกลายเป็นแก๊สและดูดซับความร้อน น้ำหล่อเย็นที่ควบแน่นจะกลับสู่แหล่งความร้อนในไอน้ำผ่านท่อเส้นเลือดฝอยที่มีโครงสร้างจุลภาค กระบวนการนี้สามารถทำซ้ำได้อย่างต่อเนื่อง

ห้องอบไอน้ำเป็นเทคโนโลยีระบายความร้อนรุ่นที่สามล่าสุดซึ่งถือได้ว่าเป็นเทคโนโลยีการอัพเกรดของการระบายความร้อนด้วยของเหลวท่อทองแดง กระบวนการผลิตค่อนข้างซับซ้อนและต้นทุนการผลิตสูง แต่ประสิทธิภาพการกระจายความร้อนที่ดีเยี่ยมทำให้เทคโนโลยีทำความเย็นนี้ค่อยๆ กลายเป็นกระแสหลักของตลาดในอนาคต
