หลักการทำงานของห้องไอ

ห้องอบไอน้ำมักจะมีลักษณะแบนโดยมีโพรงปิดอยู่ภายในและตัวกลางทำงานอยู่ภายใน ตามการใช้งานที่แตกต่างกัน อาจมีโครงสร้างเส้นเลือดฝอยหรือไม่มีโครงสร้างเส้นเลือดฝอยอยู่ภายใน ขึ้นอยู่กับสภาพแวดล้อมที่ใช้ห้องอบไอน้ำ สื่อการทำงานภายในจะแตกต่างกัน แผ่นแช่จะกระจายความร้อนไปตามระนาบสองมิติ ซึ่งมีความสามารถในการขยายตัวและกระจายความร้อนได้ดีกว่าท่อนำความร้อนที่กระจายความร้อนไปตาม ทิศทางเดียวทำให้การกระจายอุณหภูมิมีความสม่ำเสมอมากขึ้นและสามารถพกพาพลังงานความร้อนได้มากขึ้น

หน้าที่หลักของห้องอบไอน้ำคือการนำความร้อน เพื่อให้ความร้อนกระจายอย่างรวดเร็วและมีแนวโน้มที่จะสม่ำเสมอในอุปกรณ์ ซึ่งเรียกว่าแผ่นแช่ เมื่ออุปกรณ์ถ่ายเทความร้อนจำนวนมาก ความแตกต่างของอุณหภูมิก็น้อยมากเช่นกัน ซึ่งเกือบจะเป็นไอโซเทอร์มอล ดังนั้นจึงเรียกว่าแผ่นปรับอุณหภูมิห้องอบไอน้ำจะกระจายความร้อนไปตามระนาบสองมิติซึ่งมีการขยายตัวและความร้อนได้ดีกว่า ความสามารถในการกระจายความร้อนมากกว่าท่อนำความร้อนที่กระจายความร้อนไปในทิศทางเดียว ทำให้การกระจายอุณหภูมิมีความสม่ำเสมอมากขึ้น และสามารถบรรทุกพลังงานความร้อนได้มากกว่า

ในแง่ของวัสดุ ห้องไอที่ใช้กันทั่วไปคือ: ห้องไอทองแดง ไททาเนียมห้องอบไอน้ำ,อลูมิเนียมห้องอบไอน้ำ, สแตนเลสห้องอบไอน้ำ, ฯลฯ

ในโครงสร้างสามารถแบ่งออกเป็น: โครงสร้างเส้นเลือดฝอยและไม่มีโครงสร้างเส้นเลือดฝอย ห้องเทไอระเหยที่มีโครงสร้างเส้นเลือดฝอยสามารถแบ่งออกเป็นห้องไอระเหยของเส้นเลือดฝอยเผาแบบร่องห้องอบไอน้ำ, ตาข่ายทอห้องอบไอน้ำ,ไฟเบอร์ห้องอบไอน้ำและอื่นๆ โครงสร้างที่ไม่ใช่เส้นเลือดฝอยห้องอบไอน้ำสามารถแบ่งออกเป็นแรงโน้มถ่วงช่วยห้องอบไอน้ำ, สั่นห้องอบไอน้ำและอื่นๆ

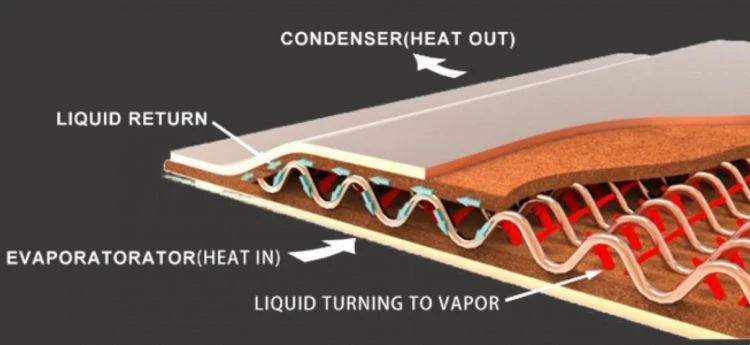

หลักการทำงานของห้องอบไอน้ำที่มีโครงสร้างต่างกันก็ต่างกัน ที่นิยมใช้กันมากที่สุดห้องอบไอน้ำด้วยโครงสร้างเส้นเลือดฝอย โครงสร้างเส้นเลือดฝอยมักจะถูกจัดวางบนพื้นผิวด้านในของโพรง ของเหลวทำงานที่เติมเข้าไปในห้องถูกล็อคในโครงสร้างเส้นเลือดฝอยภายใต้การกระทำของแรงของเส้นเลือดฝอย ช่องที่ไม่มีโครงสร้างเส้นเลือดฝอยเรียกว่าช่องไอน้ำ เมื่อความร้อนถูกส่งผ่านจากเปลือกไปยังโครงสร้างฝอยภายในของโซนระเหย ของเหลวทำงานในโครงสร้างเส้นเลือดฝอยจะเริ่มกลายเป็นไอหลังจากถูกให้ความร้อนในสภาพแวดล้อมสูญญากาศต่ำ ดูดซับพลังงานความร้อนและขยายตัวอย่างรวดเร็ว สื่อในการทำงานของเฟสไอจะเติมทั้งช่องอย่างรวดเร็ว เมื่อตัวกลางในการทำงานของเฟสไอสัมผัสกับบริเวณที่ค่อนข้างเย็น มันจะควบแน่นเป็นของเหลวอีกครั้งและปล่อยความร้อนที่ดูดซับระหว่างการระเหยออก ของเหลวทำงานที่ควบแน่นจะกลับสู่ตำแหน่งระเหยผ่านท่อที่เกิดจากโครงสร้างเส้นเลือดฝอยและดูดซับความร้อนอีกครั้งเพื่อการระเหย

หอไอระเหยที่มีโครงสร้างและกระบวนการต่างกันมีการใช้งานที่แตกต่างกัน:

1. ห้องอบไอทองแดงที่มีค่าการนำความร้อนที่ดีกว่ามักใช้สำหรับชิปอิเล็กทรอนิกส์

2. อุตสาหกรรมการบินมักจะเลือกห้องอบไอน้ำอลูมิเนียมหรือไทเทเนียมที่เบากว่าเนื่องจากข้อกำหนดด้านน้ำหนัก

3. เมื่อพิจารณาถึงต้นทุนแล้ว IGBT กำลังสูงมักจะเลือกฮีทซิงค์ห้องไออลูมิเนียมหรือฮีทซิงค์อะลูมิเนียมที่มีช่องทองแดงขนาดเล็ก

4.ไฟ LED ใช้ห้องไออลูมิเนียมหรือคอลัมน์แช่เพื่อพิจารณาต้นทุน

5. สำหรับการใช้งานที่อุณหภูมิต่ำกว่ามักจะเลือกห้องอบไอน้ำอลูมิเนียมหรือสแตนเลสสำหรับการนำความร้อนหรือความแข็งแรง

6. สำหรับการใช้งานที่มีอุณหภูมิสูงมักจะเลือกห้องไอทองแดงหรือสแตนเลสสำหรับระบายความร้อนการนำหรือความแรง
