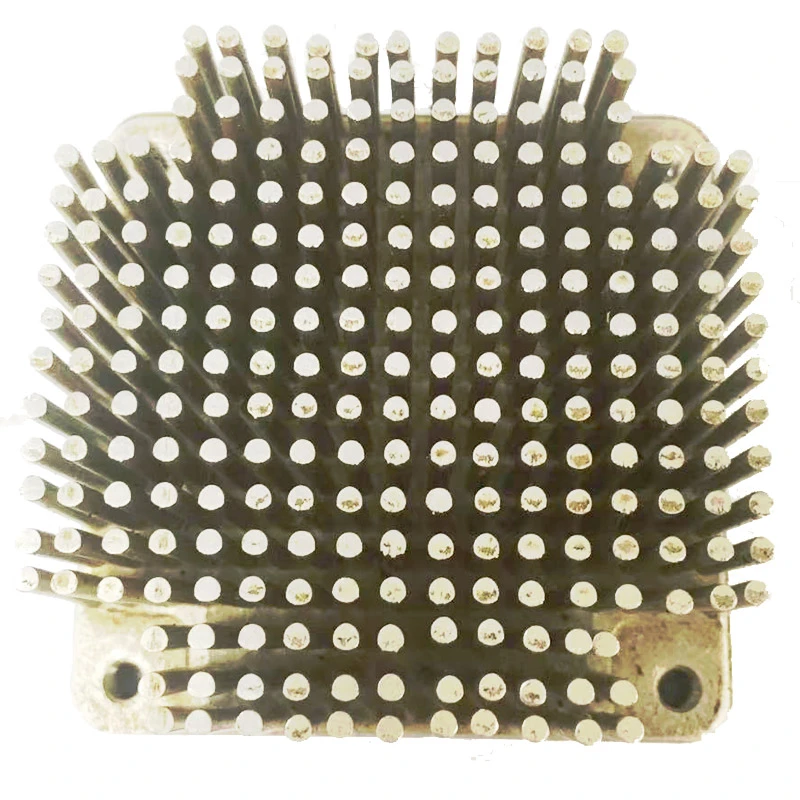

บทนำฮีทซิงค์ Pin Fin

 ในช่วงไม่กี่ปีที่ผ่านมา ฟังก์ชั่นของ LED ได้พัฒนาอย่างรวดเร็วจนสูงเป็นประวัติการณ์ น่าเสียดายที่การพัฒนาฟังก์ชั่นอย่างรวดเร็วทำให้ความต้องการการกระจายความร้อนเพิ่มขึ้นเช่นกัน ดังนั้น นักออกแบบจึงต้องการชุดระบายความร้อนที่มีประสิทธิภาพมากขึ้นเพื่อให้ความต้องการในการระบายความร้อนเพียงพอสำหรับ LED ในตัว

ความต้านทานความร้อนต่ำของแผงระบายความร้อนพินฟินได้รับประโยชน์จากลักษณะดังต่อไปนี้: พินทรงกระบอก โครงสร้างรอบทิศทางของพินอาร์เรย์และพื้นที่ผิวขนาดใหญ่ ตลอดจนค่าการนำความร้อนสูงของฐานและพิน ซึ่งช่วยปรับปรุงประสิทธิภาพความร้อน จม. เมื่อเทียบกับครีบสี่เหลี่ยมหรือสี่เหลี่ยม ความต้านทานของพินทรงกระบอกต่อการไหลของอากาศนั้นต่ำ และโครงสร้างแบบรอบทิศทางของพินอาร์เรย์ช่วยให้การไหลของอากาศโดยรอบเข้าและออกจากพินอาร์เรย์สะดวก

เมื่อเทียบกับกระบวนการอื่นๆ การตีขึ้นรูปเย็นมีข้อดีที่ไม่เหมือนใคร:

1. ความแข็งแรงเชิงกลที่ดี

2. พื้นผิวของแม่พิมพ์สำเร็จรูปมีความสวยงาม

3. การขึ้นรูปด้วยความแม่นยำสูง

4. ความได้เปรียบด้านต้นทุนและการใช้วัสดุสูง

แนวทางการออกแบบฮีตซิงก์หลอมเย็น LED ทั่วไป:

ความกว้างสูงสุด : 200 มม

ความยาวสูงสุด : 200 มม

ความสูงสูงสุด : 50 มม

ความหนาขั้นต่ำของฐาน : 2.0 มม

ระยะห่างขั้นต่ำระหว่างครีบ: 1.5 มม

ระยะห่างขั้นต่ำระหว่างครีบและขอบฐาน: 0.5 มม
