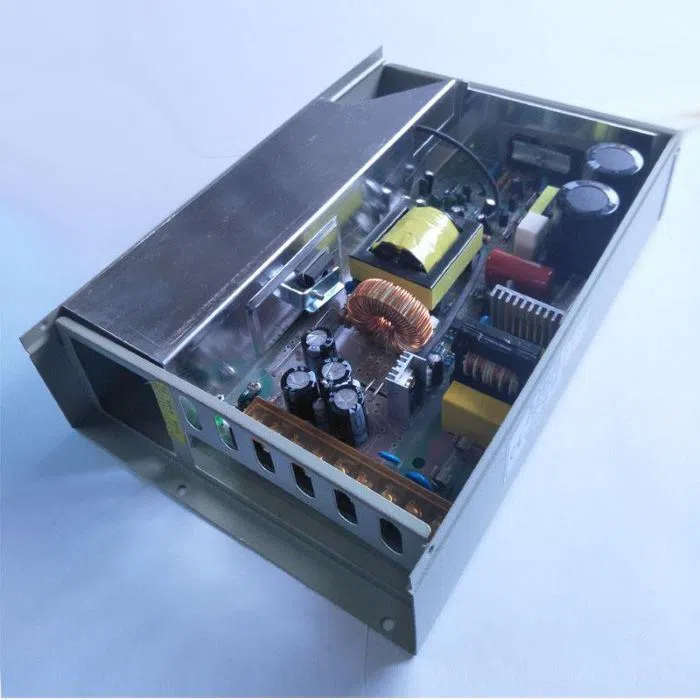

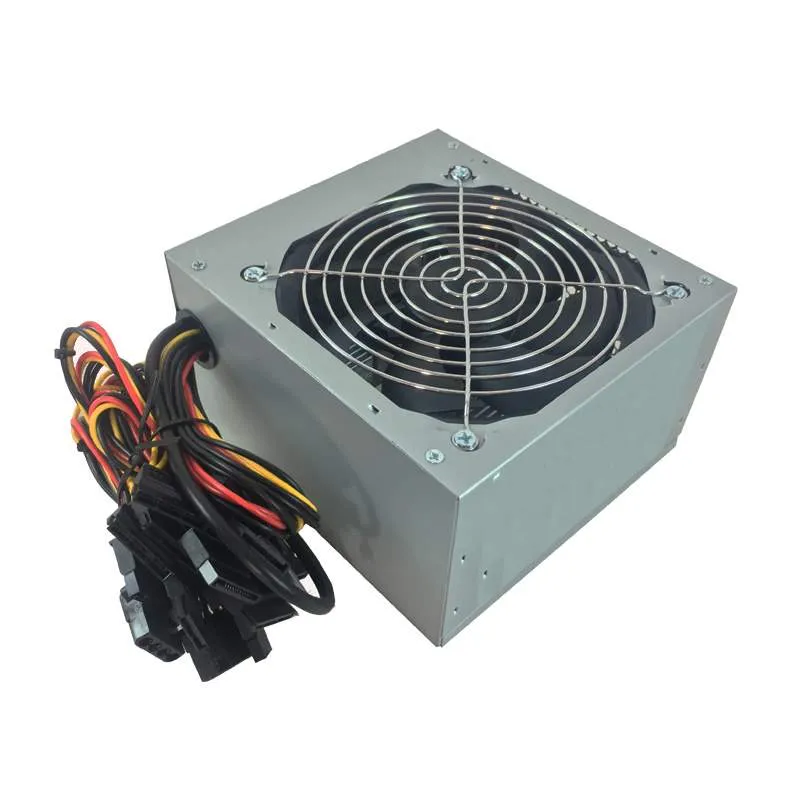

การระบายความร้อนของสวิตชิ่งพาวเวอร์ซัพพลาย

การระบายความร้อนเป็นเงื่อนไขสำคัญเพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยและเชื่อถือได้ของอะแดปเตอร์แปลงไฟแบบสวิตชิ่ง หากอุณหภูมิสูงเกินไป ดัชนีประสิทธิภาพของแหล่งจ่ายไฟจะเปลี่ยนไป และแม้กระทั่งความล้มเหลวของอะแดปเตอร์ไฟฟ้าก็จะเกิดขึ้น ดังนั้นงานพื้นฐานของการออกแบบการกระจายความร้อนคือการควบคุมอุณหภูมิที่เพิ่มขึ้นเพื่อไม่ให้เกินขีดจำกัดความน่าเชื่อถือที่ระบุ

ส่วนประกอบของอะแดปเตอร์ไฟฟ้าแบบสวิตชิ่งมีข้อกำหนดบางประการสำหรับช่วงอุณหภูมิการทำงาน หากอุณหภูมิสูงเกินขีดจำกัด จะทำให้เกิดการเปลี่ยนแปลงสถานะการทำงานของแหล่งจ่ายไฟ ทำให้อุปกรณ์อิเล็กทรอนิกส์ไม่สามารถทำงานได้อย่างเสถียรและเชื่อถือได้ อายุการใช้งานสั้นลง และอาจทำให้อุปกรณ์อิเล็กทรอนิกส์เสียหายได้

ดังนั้นเราจึงควรให้ความสำคัญกับการออกแบบระบายความร้อนของแหล่งจ่ายไฟสวิตช์ ด้านล่างคือจุดออกแบบบางส่วนสำหรับใช้อ้างอิงเมื่อออกแบบระบบระบายความร้อนสำหรับอุปกรณ์:

1. การเลือกฮีทซิงค์ หลักการเลือกฮีทซิงค์คือการเลือกฮีทซิงค์ที่มีปริมาตรน้อยและน้ำหนักเบาที่สุดเท่าที่จะเป็นไปได้ โดยคำนึงถึงการกระจายความร้อนที่เพียงพอ เพื่อประหยัดพื้นที่ภายในและลดน้ำหนักรวมของอะแดปเตอร์ไฟฟ้า

2. การติดตั้งฮีทซิงค์ เมื่อติดตั้งฮีททิงค์ จะต้องเลือกวิธีการติดตั้งที่มีการกระจายความร้อนน้อยและมีความต้านทานความร้อนมากที่สุดเท่าที่จะเป็นไปได้

3. ลดความต้านทานความร้อนของอินเทอร์เฟซให้น้อยที่สุด พื้นผิวของฮีทซิงค์จะต้องเรียบและเรียบ ทาด้วยจาระบีซิลิโคนหรือปะเก็นตัวนำความร้อนเพื่อลดความต้านทานความร้อนสัมผัสระหว่างหม้อน้ำและเซมิคอนดักเตอร์ไฟฟ้า

4. การรักษาพื้นผิวฮีทซิงค์ เพื่อเพิ่มความสามารถในการแผ่รังสีของฮีทซิงค์ พื้นผิวของฮีทซิงค์สามารถเคลือบด้วยชั้นเคลือบที่มีค่าสัมประสิทธิ์การแผ่รังสีสูง เช่น สีดำหรือออกไซด์ ควรใช้หม้อน้ำที่มีการเคลือบสีดำและการเคลือบจะต้องป้องกันความเสียหาย

5. ตำแหน่งการติดตั้งของสารกึ่งตัวนำไฟฟ้า ต้องติดตั้งเซมิคอนดักเตอร์ไฟฟ้าที่กึ่งกลางของฮีทซิงค์ เพื่อให้ฮีทซิงค์ได้รับความร้อนอย่างสม่ำเสมอและปรับปรุงประสิทธิภาพการกระจายความร้อน

6. ตำแหน่งของฮีทซิงค์ ฮีทซิงค์จะต้องสัมผัสโดยตรงกับการไหลของอากาศภายนอกแหล่งจ่ายไฟเท่าที่เป็นไปได้เพื่อลดอุณหภูมิโดยรอบ ในขณะเดียวกันก็สามารถปรับปรุงผลของการถ่ายเทความร้อนแบบพาความร้อนของหม้อน้ำได้
