การระบายความร้อนด้วยความร้อนของบอร์ด PCB
ดังที่เราทราบกันดีว่าการออกแบบแผงวงจร PCB เป็นกระบวนการต่อเนื่องอย่างใกล้ชิดตามการออกแบบหลัก คุณภาพของการออกแบบส่งผลโดยตรงต่อประสิทธิภาพของผลิตภัณฑ์และวงจรการตลาด เราทราบดีว่าอุปกรณ์บนแผงวงจรมีช่วงอุณหภูมิแวดล้อมในการทำงานของมันเอง หากเกินช่วงนี้ ประสิทธิภาพในการทำงานของอุปกรณ์จะลดลงอย่างมากหรือล้มเหลว ส่งผลให้อุปกรณ์เสียหาย ดังนั้น การกระจายความร้อนจึงเป็นข้อพิจารณาที่สำคัญในการออกแบบ PCB

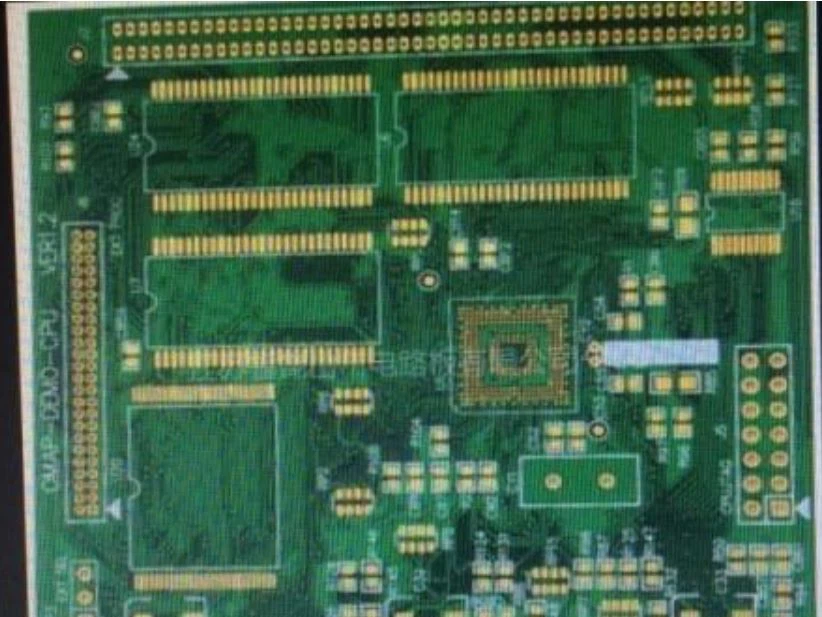

การระบายความร้อนของแผงวงจร PCB เกี่ยวข้องกับการเลือกแผ่น การเลือกส่วนประกอบ การจัดวางส่วนประกอบ และอื่นๆ ในหมู่พวกเขา การจัดวางมีบทบาทสำคัญในการกระจายความร้อนของ PCB และเป็นลิงค์สำคัญของการออกแบบการกระจายความร้อนของแผงวงจร วิศวกรจะต้องพิจารณาประเด็นต่อไปนี้เมื่อทำแบบ:
1. ส่วนประกอบที่มีความร้อนสูงและการแผ่รังสีสูงได้รับการออกแบบและติดตั้งบนแผงวงจร PCB อื่น เพื่อแยกการระบายอากาศและการระบายความร้อนจากส่วนกลางเพื่อหลีกเลี่ยงการรบกวนซึ่งกันและกันกับเมนบอร์ด
2. ความจุความร้อนบนพื้นผิวของแผงวงจรจะต้องกระจายอย่างสม่ำเสมอ อย่าวางอุปกรณ์กำลังสูงในลักษณะรวมศูนย์ หากไม่สามารถหลีกเลี่ยงได้ ให้วางส่วนประกอบต่ำที่ด้านบนของการไหลของอากาศ และตรวจสอบให้แน่ใจว่ามีการไหลของอากาศเย็นเพียงพอไหลผ่านบริเวณความเข้มข้นของการใช้ความร้อน
3. รักษาเส้นทางการถ่ายเทความร้อนให้สั้นที่สุด
4. ทำให้ส่วนการถ่ายเทความร้อนมีขนาดใหญ่ที่สุด
5. ทิศทางของการระบายอากาศแบบบังคับสอดคล้องกับทิศทางการระบายอากาศตามธรรมชาติ
6.ให้ช่องอากาศเข้าและออกมีระยะห่างเพียงพอ
7. ท่ออากาศของแผงรองและอุปกรณ์เพิ่มเติมจะต้องสอดคล้องกับทิศทางการระบายอากาศ
8. ต้องวางอุปกรณ์ทำความร้อนไว้เหนือผลิตภัณฑ์เท่าที่จะเป็นไปได้และบนช่องระบายอากาศเมื่อเงื่อนไขอนุญาต
9. ห้ามวางส่วนประกอบที่มีความร้อนหรือกระแสไฟฟ้าสูงที่มุมและขอบโดยรอบของแผงวงจรแบบรูฝังตาบอด ต้องติดตั้งหม้อน้ำให้ห่างจากส่วนประกอบอื่น ๆ ให้ไกลที่สุดเท่าที่จะทำได้ และตรวจสอบให้แน่ใจว่าช่องระบายความร้อนไม่มีสิ่งกีดขวาง
สำหรับอุปกรณ์อิเล็กทรอนิกส์ ความร้อนบางอย่างจะเกิดขึ้นระหว่างการทำงาน เพื่อให้อุณหภูมิภายในของอุปกรณ์สูงขึ้นอย่างรวดเร็ว หากความร้อนไม่กระจายไปตามเวลา อุปกรณ์จะร้อนขึ้นอย่างต่อเนื่อง อุปกรณ์จะล้มเหลวเนื่องจากความร้อนสูงเกินไป และความน่าเชื่อถือของอุปกรณ์อิเล็กทรอนิกส์จะลดลง ดังนั้นจึงเป็นสิ่งสำคัญมากที่จะต้องระบายความร้อนให้กับแผงวงจร
