ภาพรวมของการระบายความร้อนด้วยของเหลวของห้องไอระเหย

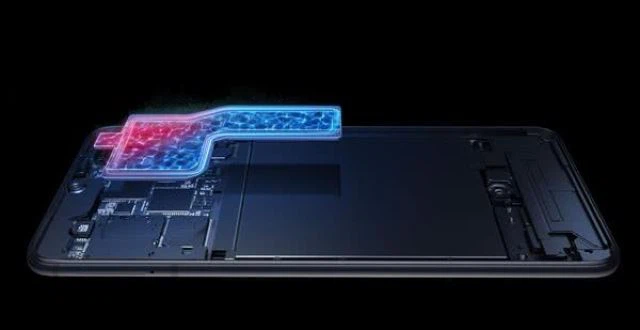

ด้วยการถือกำเนิดของประสิทธิภาพของโปรเซสเซอร์โทรศัพท์มือถือและยุค 5g จำเป็นต้องมีการประมวลผลข้อมูลมากขึ้น ประสิทธิภาพของอุปกรณ์พกพา เช่น โทรศัพท์มือถือกำลังสูงขึ้นเรื่อยๆ ซึ่งยังนำความท้าทายที่มากขึ้นมาสู่ประสิทธิภาพการระบายความร้อนด้วย เครื่องเรือธงใหม่และโทรศัพท์มือถือ 5g ส่วนใหญ่ใช้การระบายความร้อนด้วยของเหลว VC หลายคนอาจจะไม่คุ้นเคยกับ VC liquid cooling. ความแตกต่างระหว่างการระบายความร้อนด้วยของเหลว VC และการระบายความร้อนด้วยท่อทองแดงคืออะไร ด้วยคำถามเหล่านี้ ชุดเล็กต่อไปนี้จะแนะนำ VC liquid cooling ให้กับคุณ

วีซี(ห้องอบไอน้ำ) แผ่นระบายความร้อนด้วยของเหลวหมายถึงเทคโนโลยีแผ่นแช่ห้องสูญญากาศหรือที่เรียกว่าแผ่นปรับอุณหภูมิและแผ่นแช่เป็นวิธีการถ่ายโอนความร้อนที่มีประสิทธิภาพสูง

หลักการทำงาน:

1. เมื่อฐาน VC ถูกทำให้ร้อนและแหล่งความร้อนทำให้เครื่องระเหยไมโครตาข่ายทองแดงร้อนขึ้น - การดูดซับความร้อน

2. น้ำหล่อเย็น (น้ำบริสุทธิ์) ถูกทำให้ร้อนในสภาพแวดล้อมที่มีแรงดันต่ำพิเศษแบบสุญญากาศและระเหยอย่างรวดเร็วเป็นอากาศร้อน - ดูดความร้อน

3. ห้องอบไอน้ำใช้การออกแบบสูญญากาศและอากาศร้อนจะไหลเร็วขึ้นในสภาพแวดล้อมไมโครตาข่ายทองแดง - การนำความร้อน

4. อากาศร้อนจะร้อนขึ้น กระจายความร้อนเมื่อไปพบกับแหล่งกำเนิดความเย็นที่ส่วนบนของแผ่นแผ่รังสี และควบแน่นเป็นของเหลว - กระจายความร้อน

5. น้ำหล่อเย็นที่ควบแน่นจะไหลกลับไปยังแหล่งการระเหยที่ด้านล่างของแผ่นแช่ผ่านท่อฝอยทองแดงโครงสร้างไมโคร - การไหลย้อน สารหล่อเย็นที่ส่งคืนจะถูกทำให้ร้อนผ่านเครื่องระเหยแล้วกลายเป็นแก๊สอีกครั้ง และดูดซับความร้อน > นำความร้อน > กระจายความร้อนผ่านท่อไมโครตาข่ายทองแดงซึ่งทำหน้าที่ซ้ำแล้วซ้ำอีก

เช่นเดียวกับท่อระบายความร้อนทองแดง: ผนังด้านในของ VC เป็นชั้นของโครงสร้างเส้นเลือดฝอยซึ่งเต็มไปด้วยของเหลวและดูดฝุ่น เมื่อความร้อนถูกปล่อยออกมา ของเหลวภายในจะกลายเป็นแก๊สและถ่ายโอนไปยังชั้นควบแน่น ซึ่งจะถูกทำให้เย็นลงและควบแน่นเป็นน้ำ จากกระบวนการนี้ ท่อความร้อนและ VC ดูเหมือนจะเป็นสิ่งเดียวกัน

ความแตกต่างของท่อความร้อนทองแดง:

แตกต่างจากท่อความร้อน ผลิตภัณฑ์ VC ถูกสร้างขึ้นโดยการดูดฝุ่นก่อนแล้วจึงฉีดน้ำบริสุทธิ์ เพื่อให้สามารถเติมโครงสร้างจุลภาคทั้งหมดได้ สารเติมแต่งไม่ใช้เมทานอล แอลกอฮอล์ อะซิโตน ฯลฯ แต่ใช้น้ำบริสุทธิ์ที่ขจัดแก๊ส ซึ่งสามารถปรับปรุงประสิทธิภาพและความทนทานของห้องอบไอน้ำ

เทคโนโลยีการระบายความร้อนด้วยท่อความร้อนค่อนข้างสมบูรณ์และราคาค่อนข้างต่ำ VC กระจายความร้อนได้เร็วกว่า แต่ต้นทุนสูงกว่า โดยทั่วไปจะใช้ในผลิตภัณฑ์อิเล็กทรอนิกส์ที่มีปริมาตรน้อยกว่าและกระจายความร้อนได้เร็วกว่า

 ปริมาณขนาดเล็กสามารถทำให้การควบคุมโมดูลฮีทซิงค์มีความบางเท่ากับการใช้พลังงานต่ำในระดับเริ่มต้น การนำความร้อนนั้นรวดเร็ว ซึ่งมีโอกาสน้อยที่จะนำไปสู่การสะสมความร้อน รูปร่างไม่จำกัดและสามารถเป็นสี่เหลี่ยม กลม ฯลฯ. ซึ่งเหมาะสำหรับสภาพแวดล้อมการกระจายความร้อนต่าง ๆ. อุณหภูมิเริ่มต้นต่ำ ความเร็วในการถ่ายเทความร้อนอย่างรวดเร็ว ประสิทธิภาพการปรับสมดุลอุณหภูมิที่ดี กำลังขับสูง ต้นทุนการผลิตต่ำ อายุการใช้งานยาวนาน น้ำหนักเบา
