คุณใช้พินครีบหม้อน้ำจริงหรือ?

แผ่นระบายความร้อนสำหรับการจำลองการกระจายความร้อนเป็นส่วนประกอบที่ไม่จำเป็น และคุณควรมีความเข้าใจในประสิทธิภาพการทำงานด้วย โดยเฉพาะอย่างยิ่งแผ่นระบายความร้อนประเภทแผ่น เราทุกคนทราบดีว่าประสิทธิภาพการระบายความร้อนของหม้อน้ำแบบเพลทนั้นสัมพันธ์กับความสูง ความหนา ระยะห่างของซี่โครงระบายความร้อน และความหนาของเพลตด้านล่าง

อย่างไรก็ตาม เมื่อความหนาของซี่โครงที่แผ่รังสีเพิ่มขึ้น ระยะห่างจะลดลง และความหนาของแผ่นด้านล่างเพิ่มขึ้น ประสิทธิภาพของหม้อน้ำในขั้นแรกจะดีขึ้นอย่างรวดเร็ว จากนั้นจึงค่อยๆ เพิ่มขึ้น และในที่สุดก็ลดลงในที่สุด

ดังนั้นการควบคุมความหนา ระยะห่าง และความหนาของแผ่นด้านล่างของซี่โครงที่แผ่ออกมาอย่างเหมาะสมจึงเป็นกุญแจสำคัญในการออกแบบหม้อน้ำ และไม่ใช่การผสมผสานการเพิ่มประสิทธิภาพโดยทั่วไป และควรทำการปรับเปลี่ยนตามผลิตภัณฑ์จริง

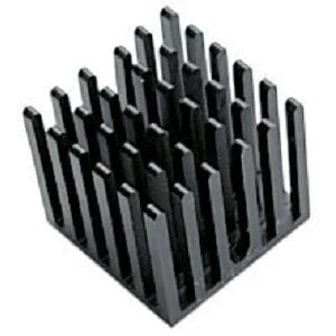

จากความเข้าใจข้างต้นของหม้อน้ำแบบแผ่น บางคนคิดว่าหม้อน้ำแบบพินครีบมีข้อดีโดยธรรมชาติ เนื่องจากสมการการถ่ายเทความร้อน Q=hA(T1-T2) ยิ่งพื้นที่หม้อน้ำใหญ่ ความสามารถในการกระจายความร้อนก็ยิ่งแข็งแกร่ง

แนวคิดการออกแบบหม้อน้ำรูปเข็มคือการสร้างพื้นที่แลกเปลี่ยนความร้อนให้ได้มากที่สุดในปริมาตรที่กำหนด และยังสามารถปรับให้เข้ากับทิศทางการไหลของอากาศที่แตกต่างกัน

สำหรับหม้อน้ำแบบพินครีบเฉพาะพื้นที่ผิวในทิศทางเดียวกับกระแสลมเท่านั้นที่สามารถสัมผัสกับอากาศที่ไหลได้และพื้นที่ผิวในทิศทางการไหลของอากาศในแนวตั้งจะสัมผัสกับอากาศนิ่งหรือกระแสลมวนเท่านั้นและส่วนนี้ของพื้นผิว พื้นที่ไม่สามารถระบายความร้อนได้มาก ดังนั้น ภายใต้ระยะห่างของครีบเดียวกัน เพียงแค่ทำลายครีบรูปจานไม่ได้เพิ่มการกระจายความร้อน แต่อาจมีประสิทธิภาพการกระจายความร้อนที่แย่ลง

เป็นความจริงที่ระยะห่างของครีบหม้อน้ำแบบจานไม่สามารถทำให้หนาแน่นเกินไปได้เนื่องจากข้อจำกัดทางเทคโนโลยี ความหนาแน่นของครีบสามารถเพิ่มได้โดยการสร้างครีบหม้อน้ำ แต่อย่าเพิกเฉยต่อพารามิเตอร์ h หลังจากเพิ่มความหนาแน่นแล้วจะไหลผ่าน 2 ช่อง อากาศในครีบจะเข้าไปขวางกันชนกันและบีบให้ไหลเข้าช่องแคบระหว่างครีบทั้งสองทำให้เกิดความปั่นป่วน
